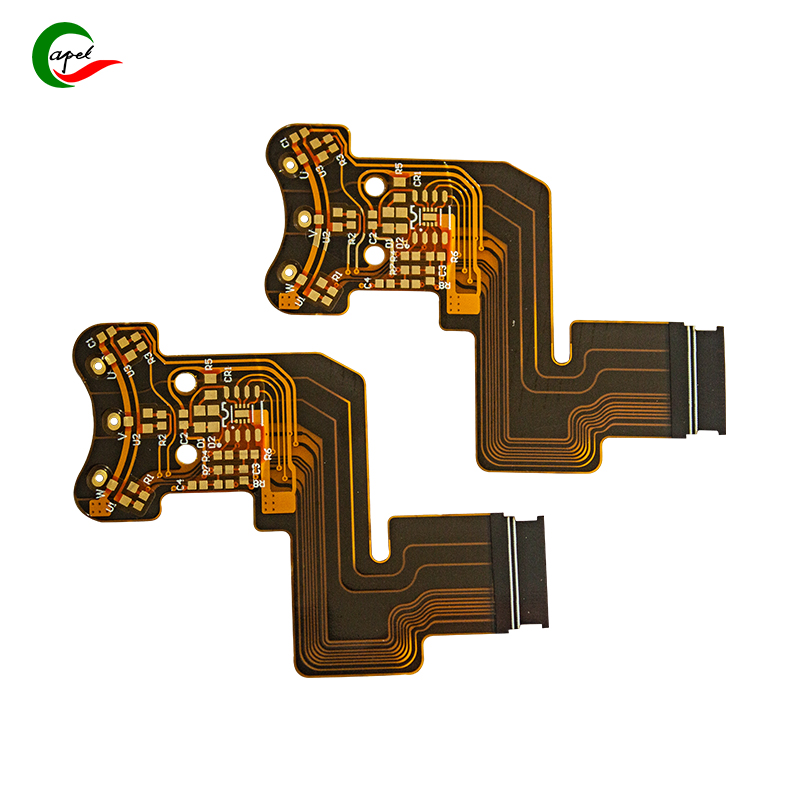

FPC 軟板蝕刻工藝，是在覆銅箔板上，通過特定的蝕刻液去除不需要的銅層，從而形成精細電路圖形的過程。這一工藝對 FPC 軟板的質量和性能有著決定性影響，需嚴格把控以下關鍵控制點。

前期準備階段，覆銅板的質量是首要控制點。覆銅板表面狀態必須均勻一致，無劃痕、氧化等缺陷，否則會導致蝕刻不均勻，影響電路性能。在入廠檢驗時，要借助顯微鏡、粗糙度儀等設備，對覆銅板的銅箔厚度、表面粗糙度和材質成分進行檢測，確保其符合工藝要求。同時，需保證抗蝕層均勻完整，厚度誤差控制在極小范圍內?？刮g層若有針孔、氣泡等缺陷，會致使蝕刻液局部穿透，造成線路短路或開路。

蝕刻過程中，蝕刻液的濃度和溫度對蝕刻速率和質量影響極大。蝕刻液濃度過高，蝕刻速率過快，可能導致側蝕嚴重，使線路變細，影響電路的電氣性能；濃度過低，蝕刻速率過慢，會降低生產效率，還可能出現蝕刻不凈的情況。要通過定期滴定分析，實時監控蝕刻液中各成分的濃度，及時進行補充和調整。蝕刻液溫度同樣需嚴格控制，過高的溫度會加快蝕刻反應，但也會加劇側蝕；溫度過低則會降低蝕刻速率，造成蝕刻不均。

蝕刻設備的運行狀況也是關鍵。噴淋壓力要均勻穩定，壓力過大可能沖擊抗蝕層，造成損傷；壓力過小則無法使蝕刻液充分接觸板面，影響蝕刻效果。同時，要保證蝕刻液的循環量和流速穩定，確保蝕刻液能及時更新，帶走反應產物，維持蝕刻反應的正常進行。

蝕刻后處理同樣不可忽視。需對蝕刻后的 FPC 軟板進行徹底清洗，去除殘留的蝕刻液和反應產物，防止其對線路造成腐蝕。在清洗過程中，要嚴格控制清洗液的濃度、溫度和清洗時間，避免因清洗不當導致線路損傷。后，利用 AOI 自動光學檢測設備和人工目檢相結合的方式，對 FPC 軟板的線路圖形進行全面檢查，及時發現并剔除不合格產品。
